les appareilles électrique (Sectionneur ,Contacteur, Relais thermique,...)


Les appareilles utilisé dans l'usine se diffère d'une machine à une autre en gros voici quelque appareille ainsi que leur rôle.
   Sectionneur porte fusible:


 Rôle : Le sectionneur est un dispositif de protection de l'installation électrique
contre les courts circuits, isoler et verrouiller cette dernière par l'intermédiaire
des fusibles à cartouche dont le calibre doit être bien choisi selon les
caractéristiques des récepteurs. Il n'a aucun pouvoir de coupure et pour éviter
une coupure en charge, des contacts auxiliaires 13,14 et 23,24 s'ouvrent les
premiers entraînant l'ouverture préalable de discontacteur.

   Contacteur de puissance:


    SYMBOLE :



     Rôle : le contacteur est un appareil destiné à l'ouverture ou la fermeture d'un
ou plusieurs circuits et dont les éléments mobiles n'a qu'une position de repos
Correspondant à l'ouverture des circuits principaux.
Les pôles de puissance sont caractérisé s ar:
      - Tension nominale d'isolement
      - Fréquence nominale d'emploi
      - Limite d'utilisation en fréquence
      - Tension maximal d'emploi (UE)
      - Courant d'emploi (lE)
      - Puissance maximale d'emploi
      - Pouvoir de fermeture (PF)
      - Courant de surcharge admissible
      - Impédance des pôles
      - Endurance mécanique
      - Endurance électrique

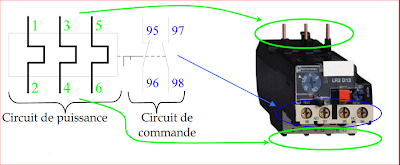

   Relais thermique :

         Rôle : les relais thermiques sont destinés à assurer les fonctions de protection thermique contre les    surcharges, les coupures et les déséquilibres de phase. Le relais de protection comprend un dispositif de déc1anchement placé dans le circuit de puissance qui, en cas de surintensité, ouvre un contact placé dans le circuit de commande.

Chaque relais thermique est caraçtérisé par:
• Tension nominale d'isolement
• Fréquence du courant d'utilisation
• Compensation d'ambiance et limites de fonctionnement

   Les unités de commande :

          Rôle : l'arrêt d'urgence à pour fonction principale d'isolée électriquement
toute l'installation .pour les boutons poussoirs NO l'une utilisée pour départ
cycle automatique, les autres pour comma de de différentes opérations en mode
de marche manuelle

     Bornier :

    Rôle : assurer la liaison électrique entre les armoires et les pupitres.

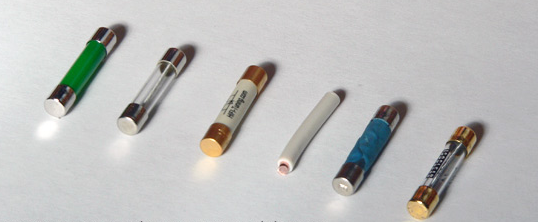

     Fusible :



   Rôle : la protection des différents équipements électriques contre
Les surcharges.

      Transformateur :



   Rôle : abaisser et isoler la tension de commande
Des machines en obtenant une source de TBT (220 V -24 V).

    Voyant lumineux :

   Rôle : c'est un moyen de communication entre l'homme et machine.
On a utilisé des voyants pour s'informer sur:
- présence tension
- type de mode de marche
-le fonctionnement des moteurs d'entraînements
